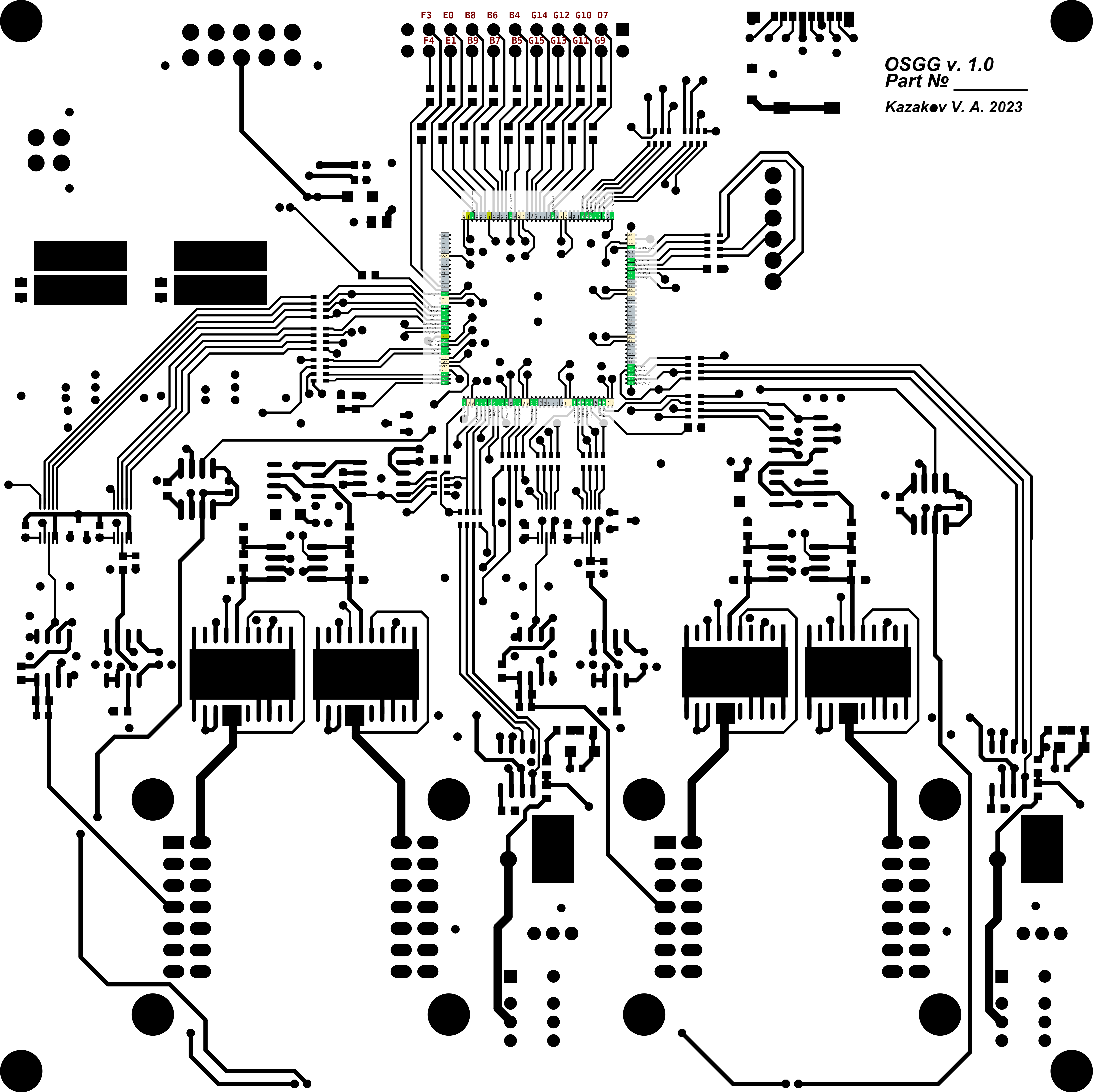

номер на плате роль микросхема полное название назначение datasheet
DA6 R31C REF312A LDO/Vref R31c (aka REF31xx).pdf; https://www.ti.com/product/REF3125
DA13 DAC пельтье AD5541A AD5541 DAC ad5541a.pdf; https://www.analog.com/en/products/ad5541a.html
DA12 предусилитель пельтье AD8571A AD8571 op-amp AD8571.pdf; https://docs.rs-online.com/498a/0900766b804ffe33.pdf
DA11 драйвер пельтье. Дифф выходы подаются на силовые усилители T4531 T4531 differential op-amp t4531-diff-op-amp.pdf; https://www.ti.com/lit/ds/symlink/ths4531.pdf
DA10 силовой драйвер пельтье 24C3PKT; OPA569A OPA569 powerful op-amp (Iout =2A) opa569.pdf;https://www.ti.com/lit/ds/symlink/opa569.pdf
DA11 силовой драйвер пельтье 24C3PKT; OPA569A OPA569 powerful op-amp (Iout =2A) opa569.pdf;https://www.ti.com/lit/ds/symlink/opa569.pdf
DA30 усилитель температуры AD8656 AD8656 op-amp AD8655_8656.pdf; https://www.analog.com/en/products/ad8656.html
DA29 ADC температуры C3P AD7686 ADC AD7686 2.pdf; https://www.analog.com/media/en/technical-documentation/data-sheets/AD7686.pdf
DA31 усилитель фотодиода AD8656 AD8656 op-amp AD8655_8656.pdf; https://www.analog.com/en/products/ad8656.html
DA32 ADC фотодиода C3P AD7686 ADC AD7686 2.pdf; https://www.analog.com/media/en/technical-documentation/data-sheets/AD7686.pdf
DA15 DAC лазера AD5541A AD5541 DAC ad5541a.pdf; https://www.analog.com/en/products/ad5541a.html
DA33 Усилитель сигнала, идущего в сторону MCU AD623A AD623 instrumentation amplifier ad623.pdf;https://www.analog.com/en/products/ad623.html
когда температура скачет -- на входах в ацп -- всё хорошо, изменения плавные
SPI2 -- сначала установка температуры, потом (через 17 мкс) тока лазера. #TODO проверить, совпадает ли с кодом? каким?
При "колебаниях" температуры -- мощность действительно меняется.
На выходе температурного АЦП -- значения скачут от 0 до 0xFFFF.

#U_Rtx_ext_Gain Датчики температуры, расположенные рядом с каждым из лазерных модулей. Принцип работы: термистор RT2 -> делитель -> DA20 (ОУ AD623, запрограммированный на усиление в 1.556 раз) -> PB(0,1).


!Pasted image 20250407153513.png

STM32F767

тактирование

  1. APB1
    1. TIM 2, 3, 4, 5, 6, 7, 12, 13, 14
    2. LPTIM 1
    3. UART 2, 3, 4, 5, 7, 8
    4. SPI 2, 3
    5. I2C 1, 2, 3, 4
    6. CAN 1, 2, 3
    7. DAC
    8. WWDG
    9. PWE
    10. CEC
  2. APB2
    1. TIM 1, 8, 9, 10, 11
    2. USART 1, 6
    3. SPI 1, 4, 5, 6
    4. ADC
    5. SDMMC 1, 2
    6. SYSCFG
    7. LTDC
    8. DSI
    9. MDIO
    10. DFSDM 1
    11. SAI 1, 2

TIM

Тактирование:

rm0410-stm32f76xxx-stm32f77xxx-reference_manual.pdf

Радар и связи компонентов

Bit Setting in C
