Linux

установка из репозитория: sudo apt-add-repository deb https://download.opensuse.org/repositories/home:/l-card/xUbuntu_24.10 / sudo apt install ltrd ltrmanger libltrapi1-dev

!e-502_users_guide.pdf

Оценка времени семплирования АЦП

! Желтый -- сигнал синхронизации АЦП (по растущему фронту). Голубой -- сигнал, подаваемый на вход АЦП. Когда сигнал синхронизации находится в положении AX (-37 нс) -- результат АЦП близок к минимуму (не более 10 %), когда синхронизация происходит в положении BX (+71 нс) -- результат АЦП близок к максимуму (~ 90%). ==> Семплирование происходит в промежутке от -71 нс до +37 нс (инвертированный промежуток A-B).

Синхронное детектирование с АЦП

Принцип: Плата генератора создает 3 сигнала:

меандр для модулятора Маха-Цандера
тактовая частота для АПЦ
синхроимпульс для запуска АЦП

Рабочий цикл:

комп настраивает плату генератора и АЦП
python на компе запускает ЛЧМ на плате
плата начинает цикл ЛЧМ, модулируя сигнал и подавая тактирующие импульсы на АЦП в правильные моменты
после N циклов ЛЧМ тактирование прекращается, плата сигнализирует компу.
Комп запускает выгрузку данных с АЦП.

realisation

Фазы обеих клоков будем обнулять в начале цикла ЛЧМ.

BP9 (OUT_11) -- Modulation -> Mach-Zander

TIM11_CH1 Тактирование от APB2 (184 MHz). Желаемая частота -- 1 МГц. => Prescaler =1, ARR = 91, OCR1=22 Подключим его через драйвер к модулятору Маха-Цандера.

BP8 (OUT_10) -- ADC_clock -> DI_SYN1

TIM4_CH3 Тактирование от APB1 (92 MHz). Желаемая частота -- 2 МГц. => Prescaler = 0, ARR = 45, OCR3=22 Подключим его к DI_SYN1.

PD7 (TASK_TRG) -- trigger -> DI_SYN2

E-502 DAC

Выходы ЦАП могут быть использованы для задания уровней сигналов для драйвера модулятора Маха-Цандера!

#TODO шунтировать резистором 1кОм на землю выход детекторной головки. Желательно, в разъеме для подключения к АЦП.

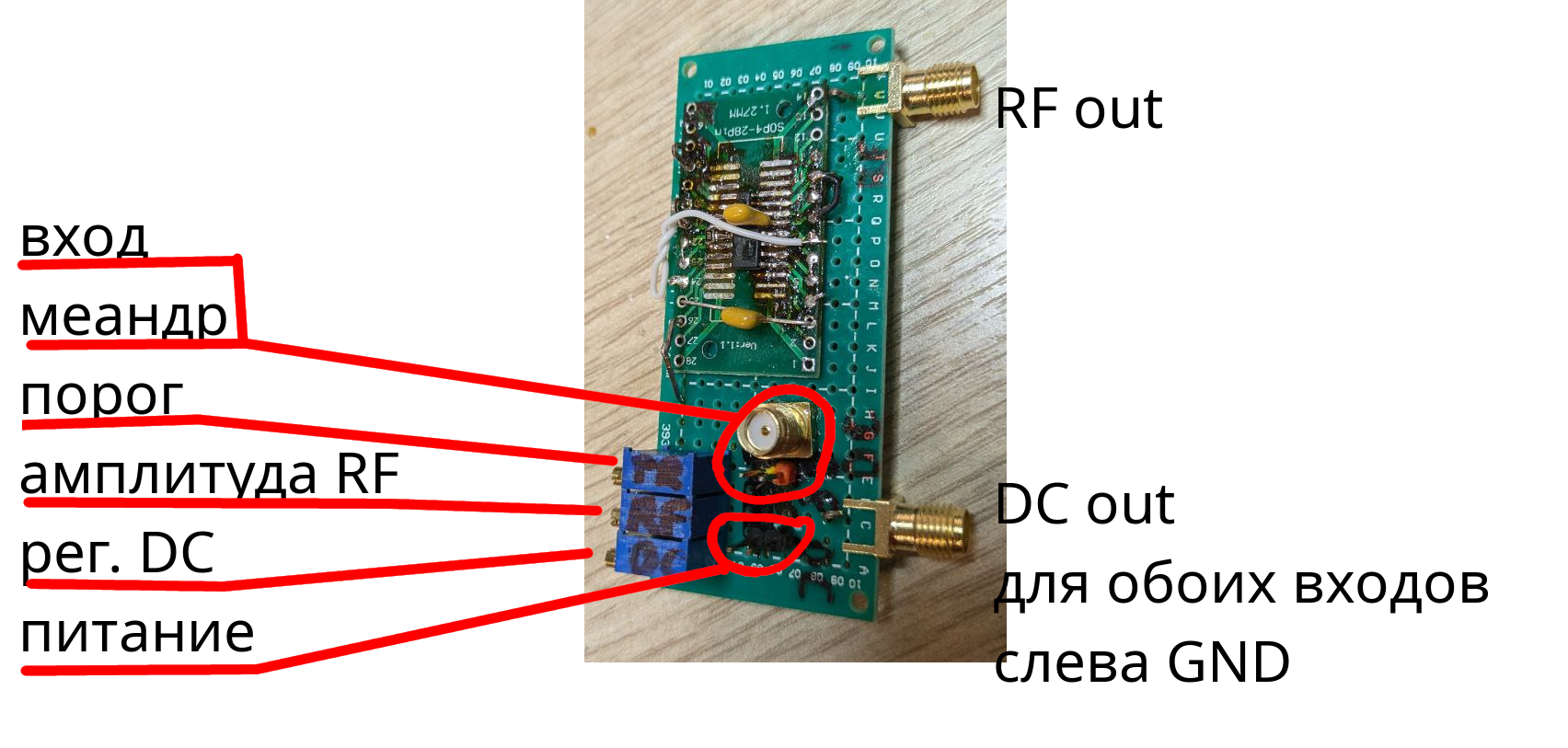

Драйвер модулятора Маха-Цандера:

! !

Адаптер на разъем платы генератора

Нагрузка для детекторной головки

! Нужный резистор выбирается напаиванием короткого черного проводка слева. Сейчас выбрана нагрузка 1 кОм
